TPD 40-110/4 A-F-B-BQQE-FW3 [98743366]

TPD 40-110/4 A-F-B-BQQE-FW3 [98743366]

Grundfos
Normaler Preis €5.612,80 EUR
Normaler Preis €7.016,00 EUR Verkaufspreis €5.612,80 EUR
Sale
Preis ohne MwSt. Versand wird beim Checkout berechnet

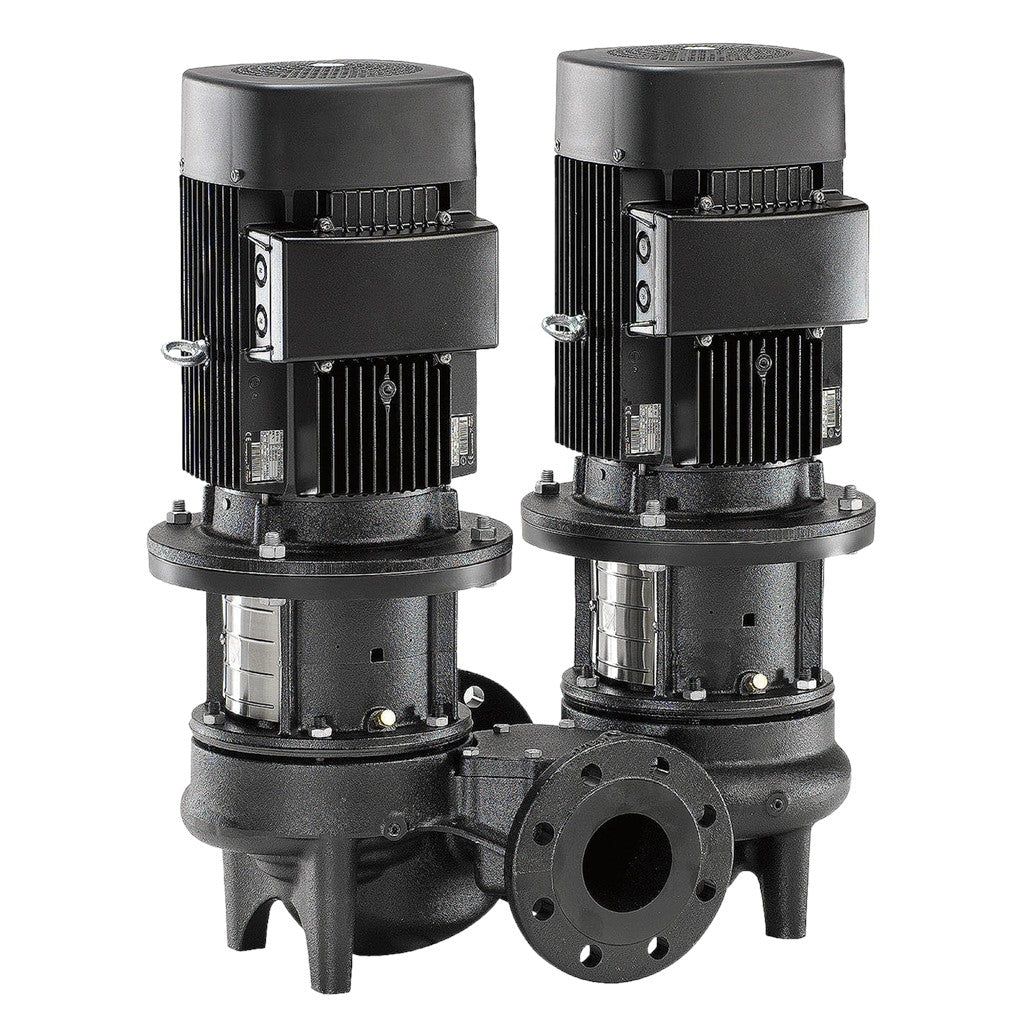

Single-stage, close-coupled, volute twin-head pump with in-line suction and discharge ports of identical diameter. The twin-head pump is designed with two parallel power-heads. The pump is of the top-pull-out design, i.e. the power head (motor, pump head and impeller) can be removed for maintenance or service while the pump housing remains in the pipework. Each power head is fitted with an unbalanced rubber bellows seal. The shaft seal is according to EN 12756. Pipework connection is via PN

Specs Table

Art der Steuerung:
Frequency converter:ohne
Fördermedium:
Fördermedium:Wasser
Medientemperaturbereich:-25 .. 120 °C
Medientemp. bei Datenerfassung:20 °C
Dichte:998.2 kg/m³
Technische Daten:

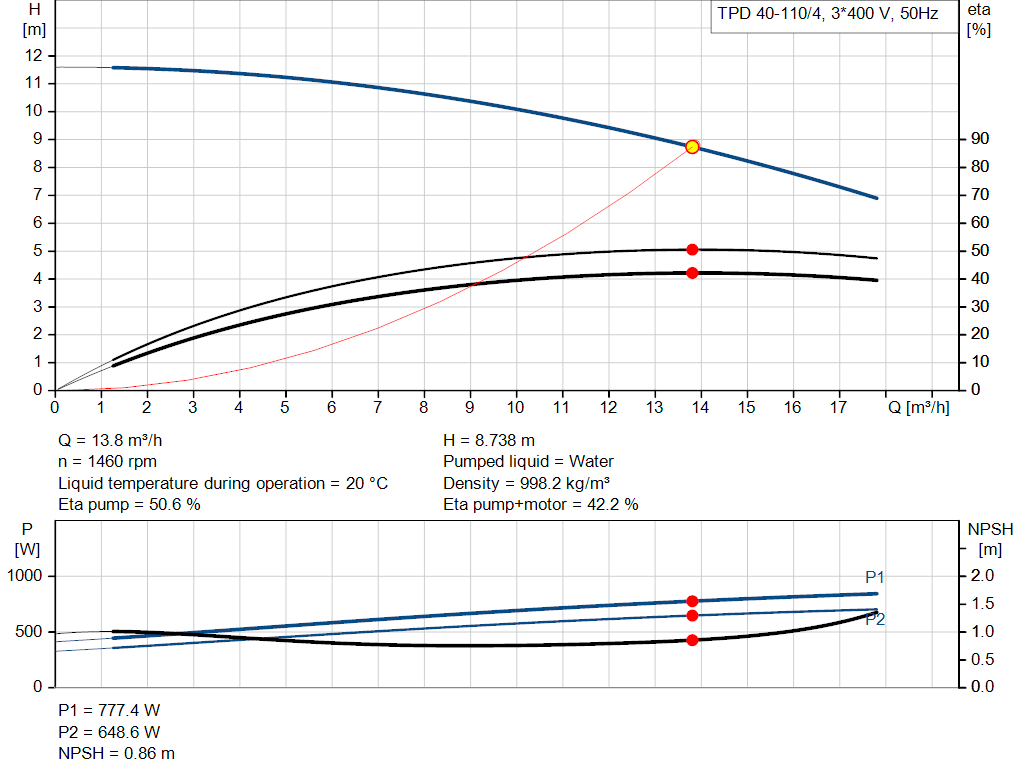

Pumpendrehzahl, auf der die Pumpendaten beruhen:1465 1/min
Nennförderstrom:13.86 m³/h
Nennförderhöhe:8.8 m
Tatsächlicher Laufraddurchmesser:189 mm
Gleitringdichtung:BQQE
GLRD Code:BQQE
ISO Abnahmekl.:ISO9906:2012 3B2
Werkstoffe:
Pumpengehäuse:Grauguss
Pumpenmantel:EN-GJL-250
Pumpengehäuse:ASTM class 35
Laufradwerkstoff:Bronze
Laufrad:CuSn10-C
Installation:
Umgebungstemperatur:-20 .. 55 °C
Max. Betriebsdruck:16 bar
Max. Druck bei vorgegebener Temperatur:16 bar / 120 °C
Rohranschluss-Standard:EN 1092-2
Anschlusstyp:DIN
Anschlussgröße:DN 40
Nenndruckstufe:PN 16

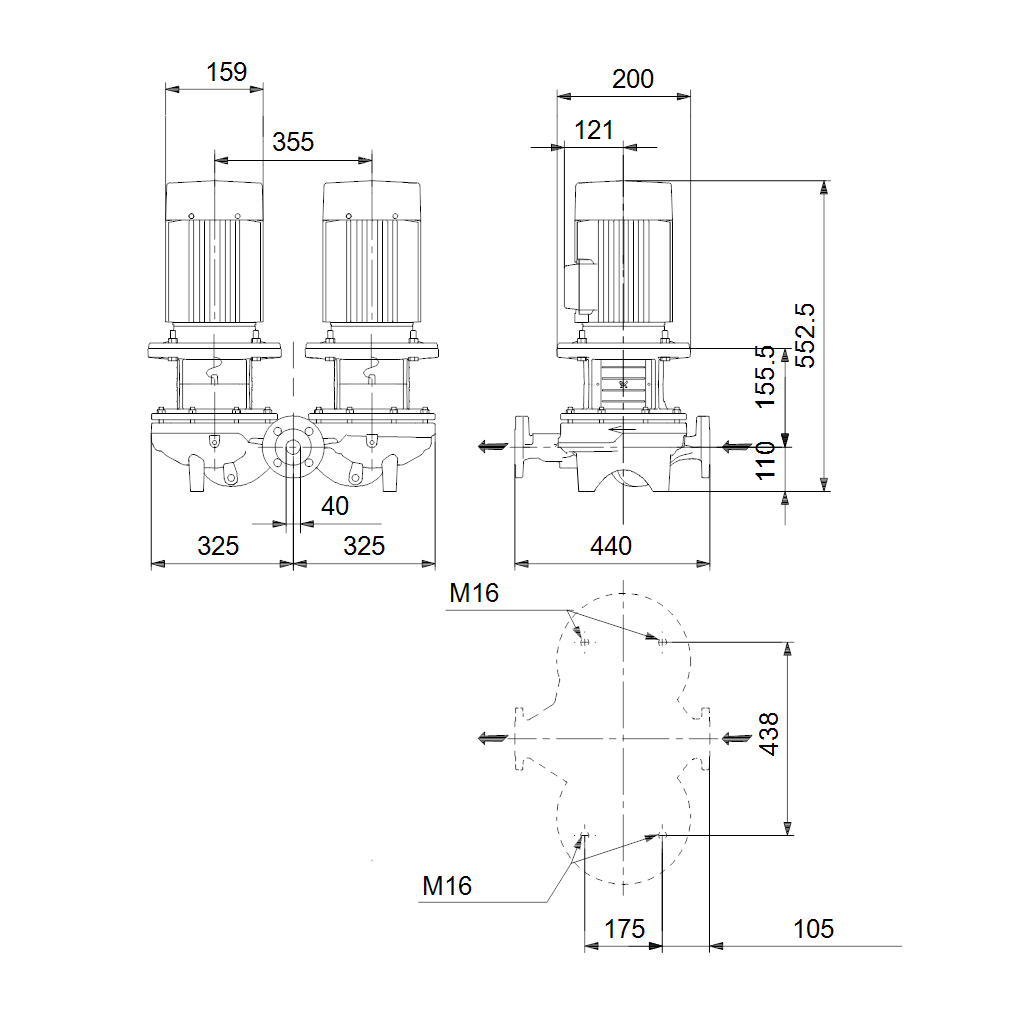

Einbaulänge:440 mm
Grösse Motorflansch:FF165

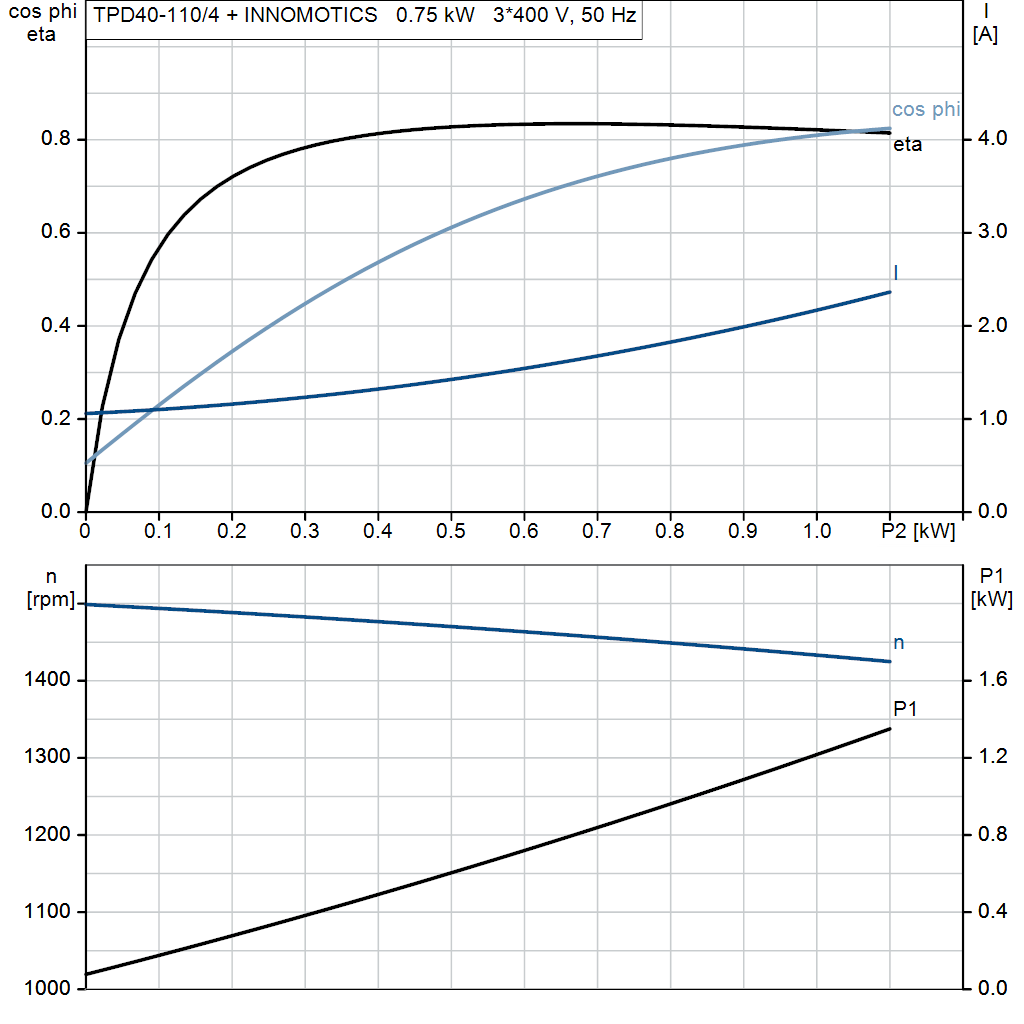

Elektrische Daten:
Bauart des Motors:INNOMOTICS
Motorbemessungsleistung P2:0.75 kW
Netzfrequenz:50 Hz

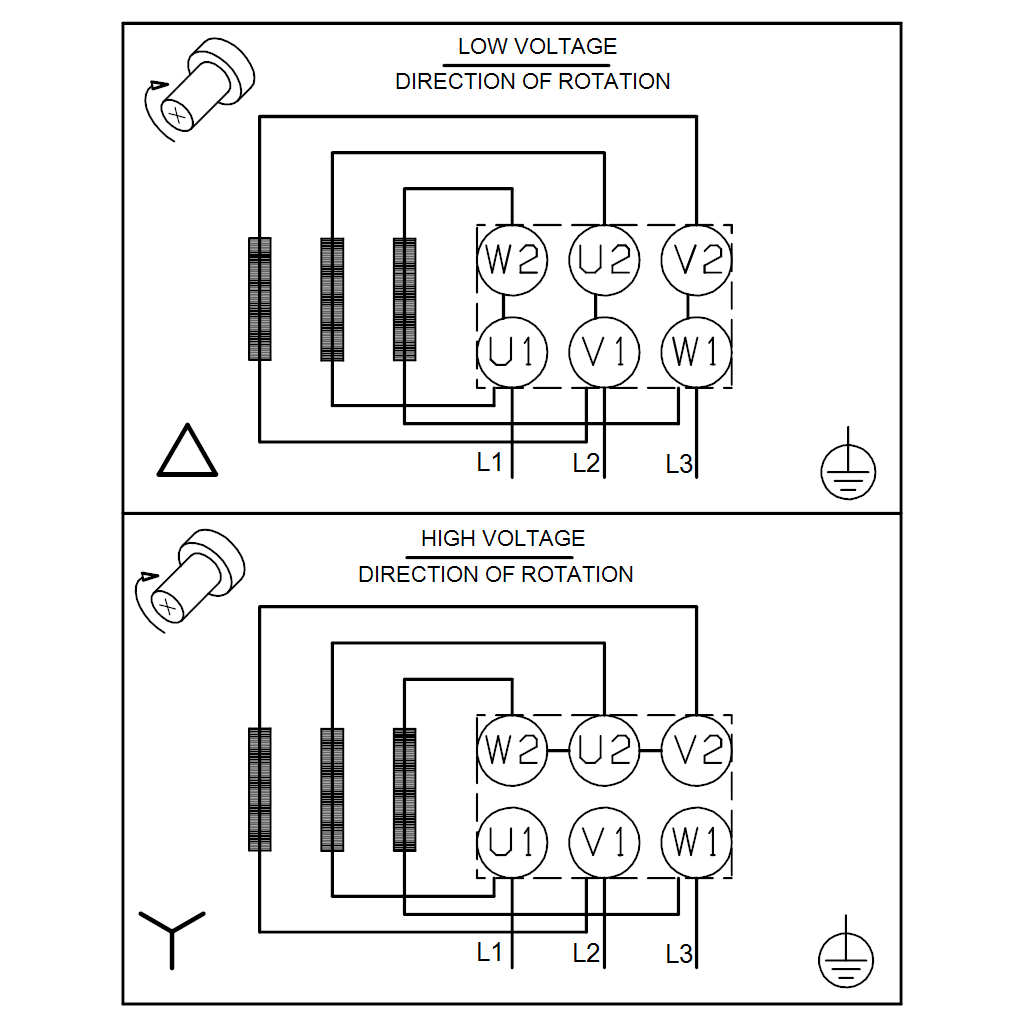

Bemessungsspannung:3 x 220-240D/380-420Y V
Bemessungsstrom:3.05/1.75 A
Anlaufstrom:710 %
Leistungsfaktor Cos phi:0.75
Nenn-Drehzahl:1450 1/min
Wirkungsgrad:IE3 82,5%
IE-Wirkungsgradklasse:IE3
Motorwirkungsgrad bei Vollast:82.5 %
Motorwirkungsgrad bei 3/4-Last:82.3 %
Motorwirkungsgrad bei halber Last:79.3 %
Motorpole:4
Schutzart (gemäß IEC 34-5):IP55
Wärmeklasse (IEC 85):F
Motor - Produktnummer:83V02204
Sonstiges:
Mindesteffizienzindex MEI ≥:0.70
Nettogewicht:108 kg
Bruttogewicht:131 kg
Versandvol.:0.683 m³
