TPD 32-30/4 A-F-A-BQQE-AW3 [98957945]
TPD 32-30/4 A-F-A-BQQE-AW3 [98957945]
Verfügbarkeit für Abholungen konnte nicht geladen werden

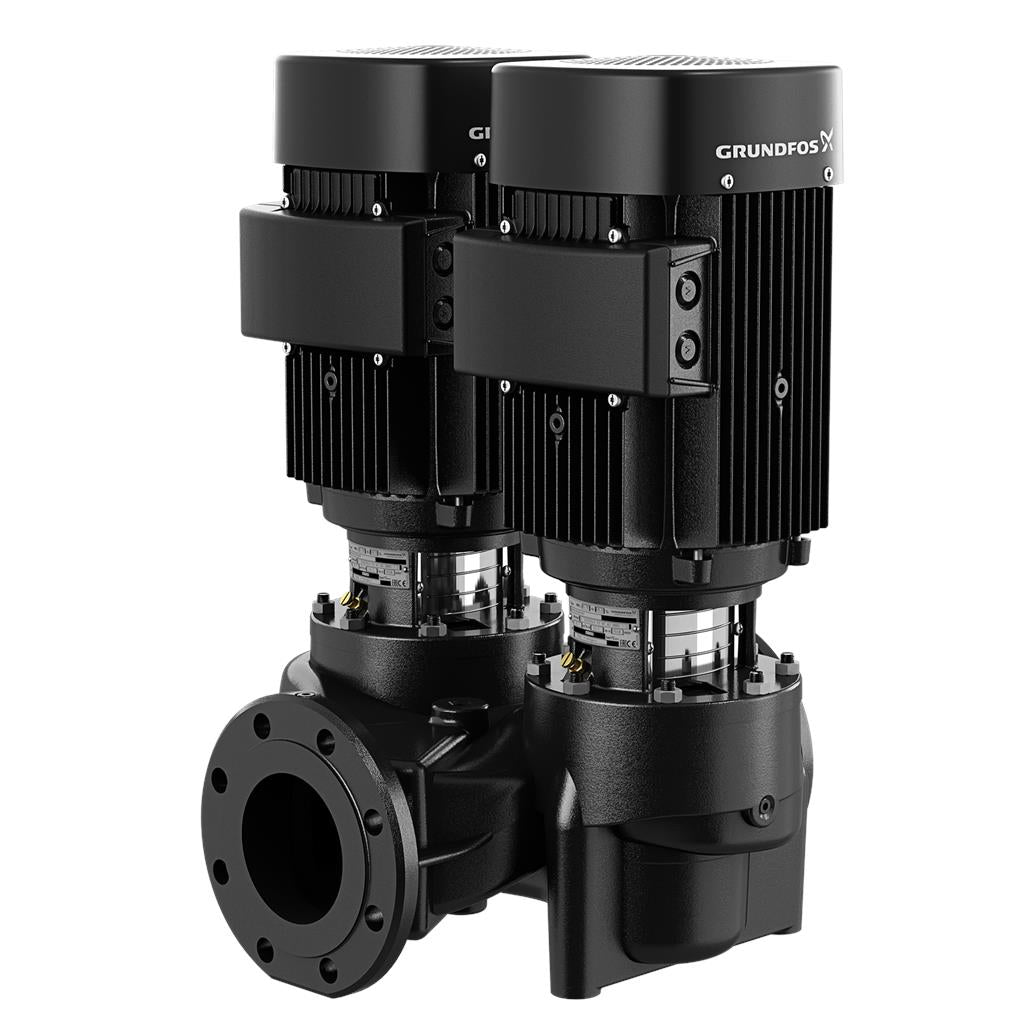

Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6/10 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
Specs Table
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | -25 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

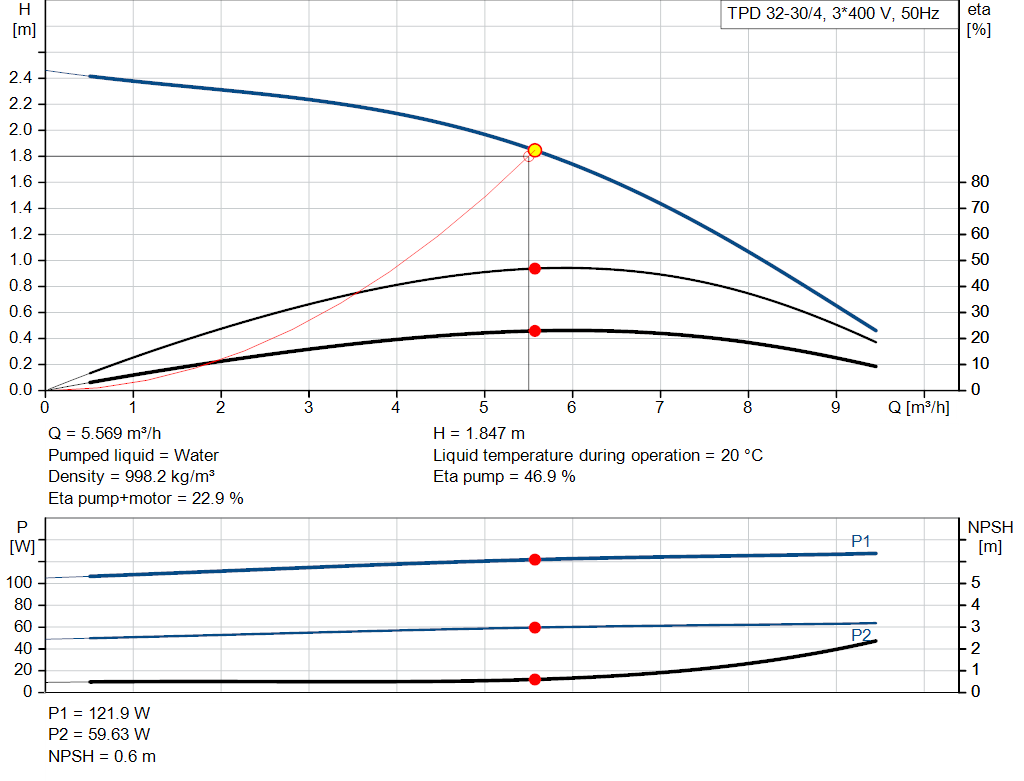

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1400 1/min |
| Nennförderstrom: | 5.5 m³/h |
| Nennförderhöhe: | 1.8 m |
| Tatsächlicher Laufraddurchmesser: | 86 mm |
| Gleitringdichtung: | BQQE |
| GLRD Code: | BQQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Edelstahl |
| Laufrad: | EN 1.4301 |
| Laufradwerkstoff gemäß ASTM: | AISI 304 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 40 °C |
| Max. Betriebsdruck: | 10 bar |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 32 |
| Nenndruckstufe: | PN 6/10 |

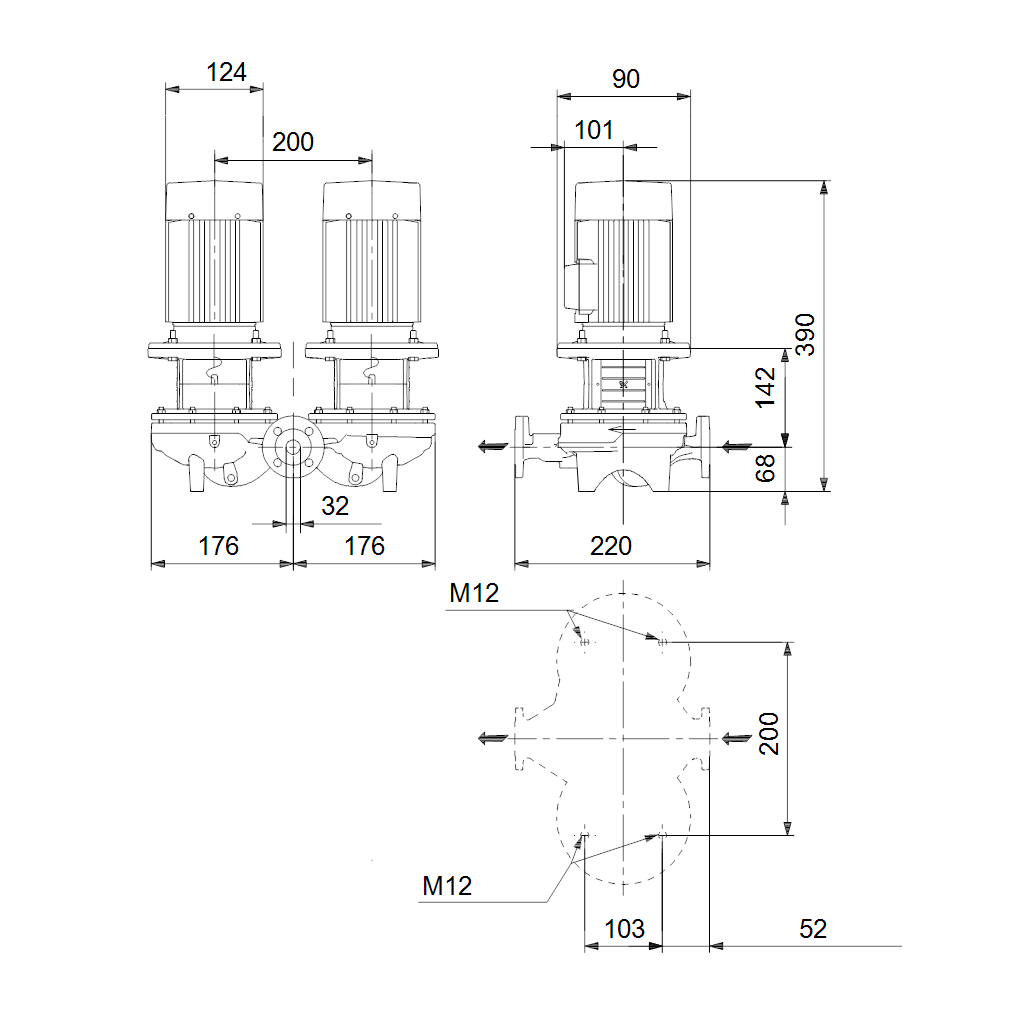

| Einbaulänge: | 220 mm |
| Grösse Motorflansch: | FT75 |
| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS_SIEMENS |
| Motorbemessungsleistung P2: | 0.12 kW |
| Netzfrequenz: | 50 Hz |

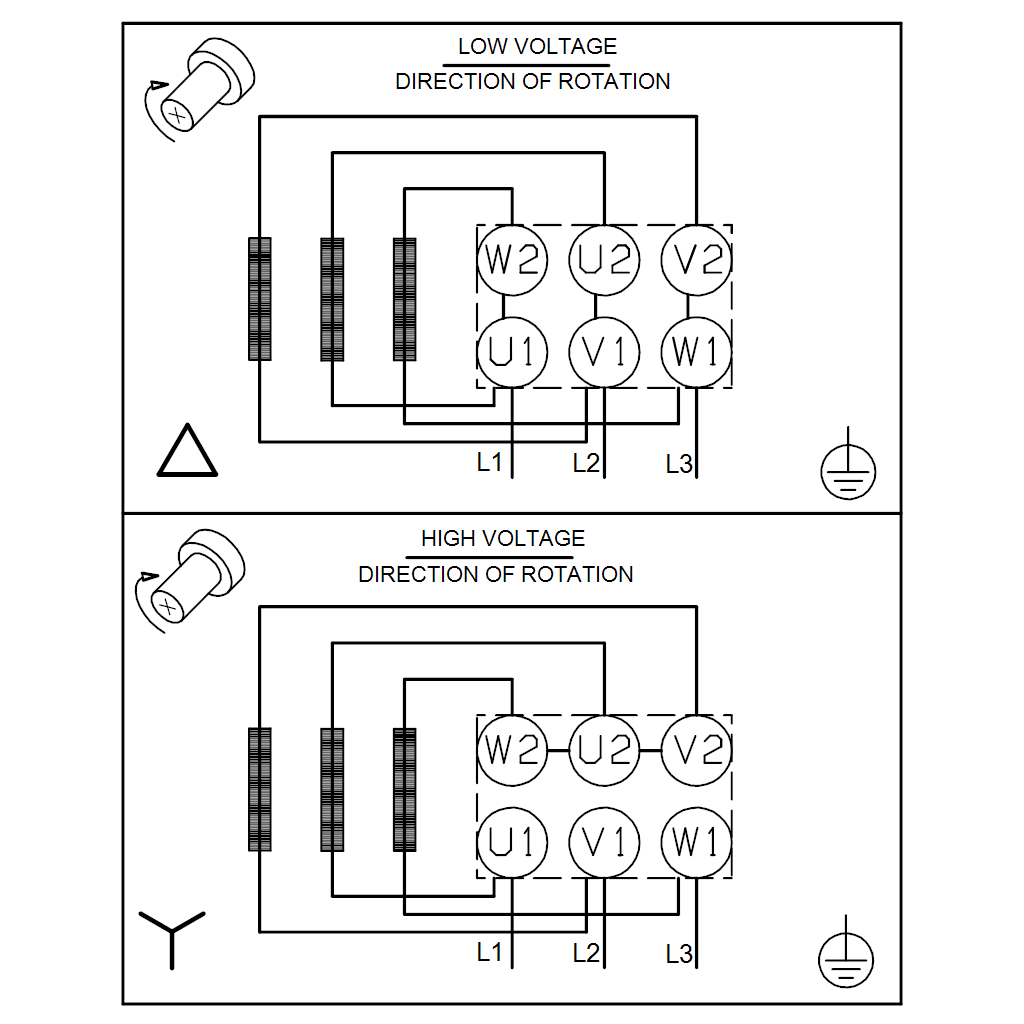

| Bemessungsspannung: | 3 x 220-240/380-415 V |
| Bemessungsstrom: | 0,74-0,8/0,43-0,46 A |
| Anlaufstrom: | 310 % |
| Leistungsfaktor Cos phi: | 0.66 |
| Nenn-Drehzahl: | 1390 1/min |
| Wirkungsgrad: | IE2 59,1% |
| IE-Wirkungsgradklasse: | IE2 |
| Motorwirkungsgrad bei Vollast: | 59.1 % |
| Motorwirkungsgrad bei 3/4-Last: | 56.4 % |
| Motorwirkungsgrad bei halber Last: | 49 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 99995098 |
| Sonstiges: | |
| Nettogewicht: | 33.2 kg |
| Bruttogewicht: | 36.7 kg |
| Versandvol.: | 0.08 m³ |
| Herkunftsland: | HU |
| Zolltarif Nr.: | 84137065 |
