TP 80-170/4 A-F-A-BAQE-KW3 [96108839]
TP 80-170/4 A-F-A-BAQE-KW3 [96108839]
Grundfos
Normaler Preis
€4.423,20 EUR
Normaler Preis
€5.529,00 EUR
Verkaufspreis
€4.423,20 EUR
Grundpreis
/
pro
Preis ohne MwSt.
Versand wird beim Checkout berechnet
Verfügbarkeit für Abholungen konnte nicht geladen werden

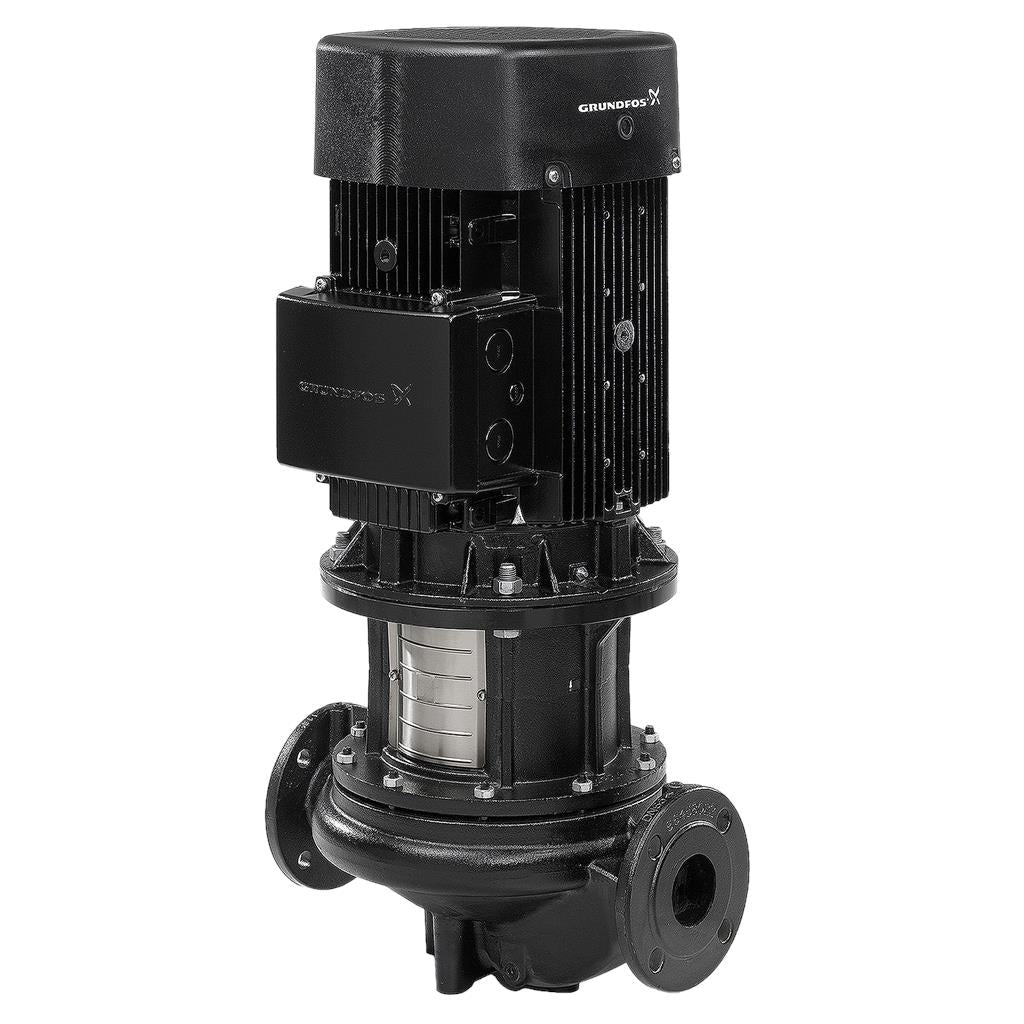

Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
Specs Table
| Art der Steuerung: | |
| Frequency converter: | ohne |
| Fördermedium: | |
| Fördermedium: | Wasser |
| Medientemperaturbereich: | 0 .. 120 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

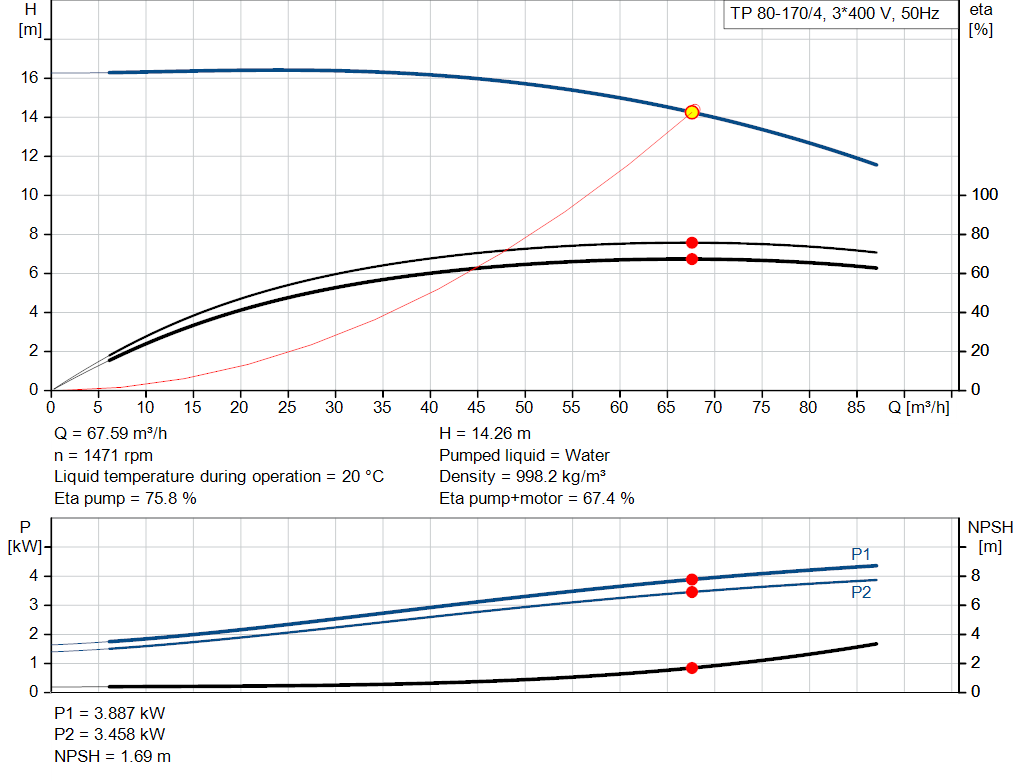

| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1455 1/min |
| Nennförderstrom: | 67.9 m³/h |
| Nennförderhöhe: | 14.4 m |
| Tatsächlicher Laufraddurchmesser: | 219 mm |
| Gleitringdichtung: | BAQE |
| GLRD Code: | BAQE |
| ISO Abnahmekl.: | ISO9906:2012 3B2 |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN-GJL-250 |
| Pumpengehäuse: | ASTM class 35 |
| Laufradwerkstoff: | Grauguss |
| Laufrad: | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 |
| Installation: | |
| Umgebungstemperatur: | -20 .. 55 °C |
| Max. Betriebsdruck: | 16 bar |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Anschlusstyp: | DIN |
| Anschlussgröße: | DN 80 |
| Nenndruckstufe: | PN 16 |

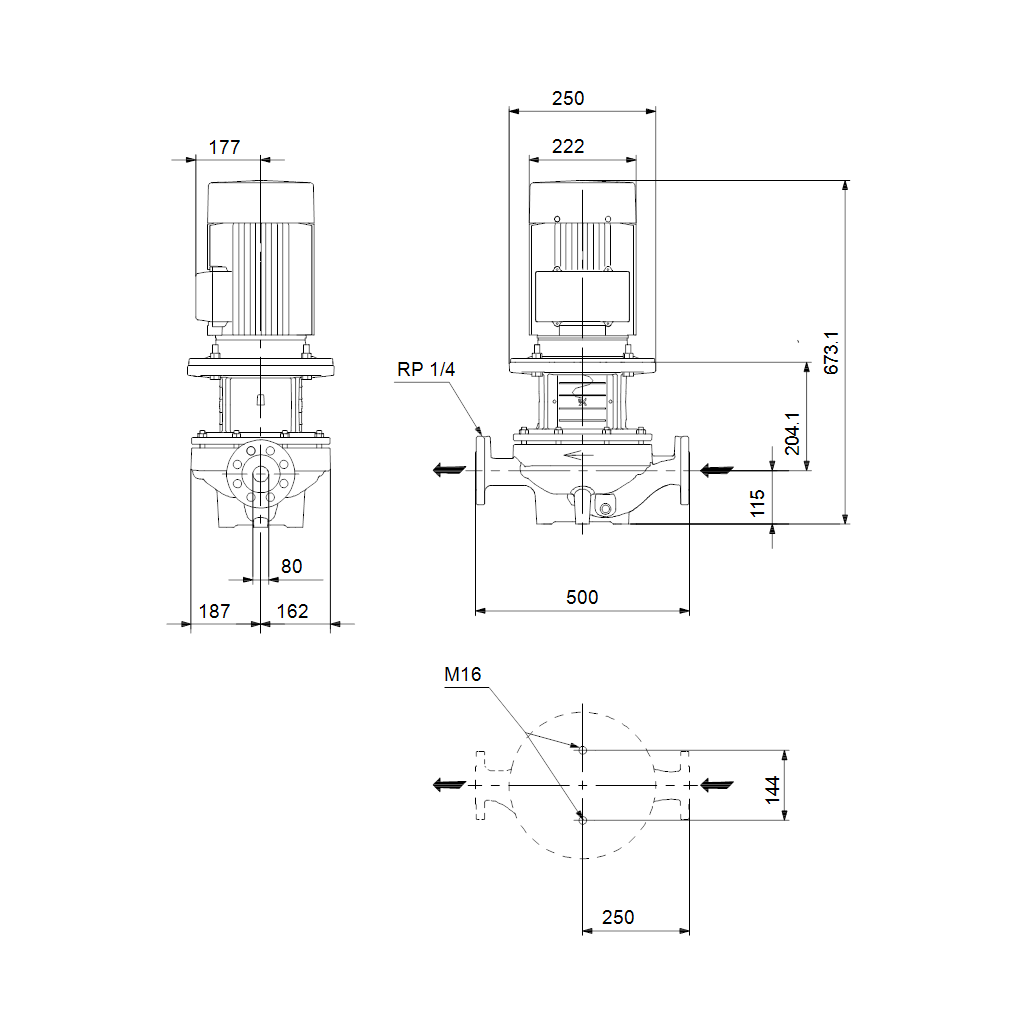

| Einbaulänge: | 500 mm |
| Grösse Motorflansch: | FF215 |

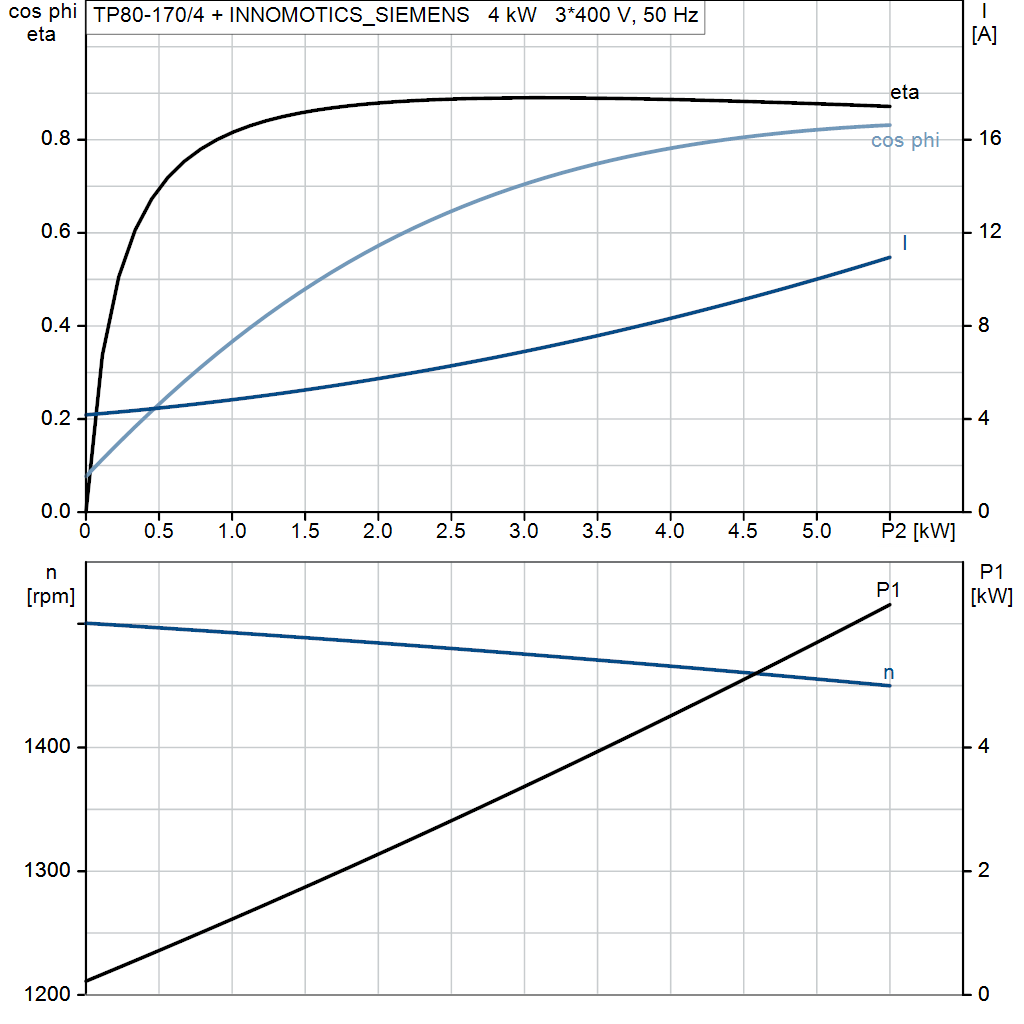

| Elektrische Daten: | |
| Bauart des Motors: | INNOMOTICS_SIEMENS |
| Motorbemessungsleistung P2: | 4 kW |
| Netzfrequenz: | 50 Hz |

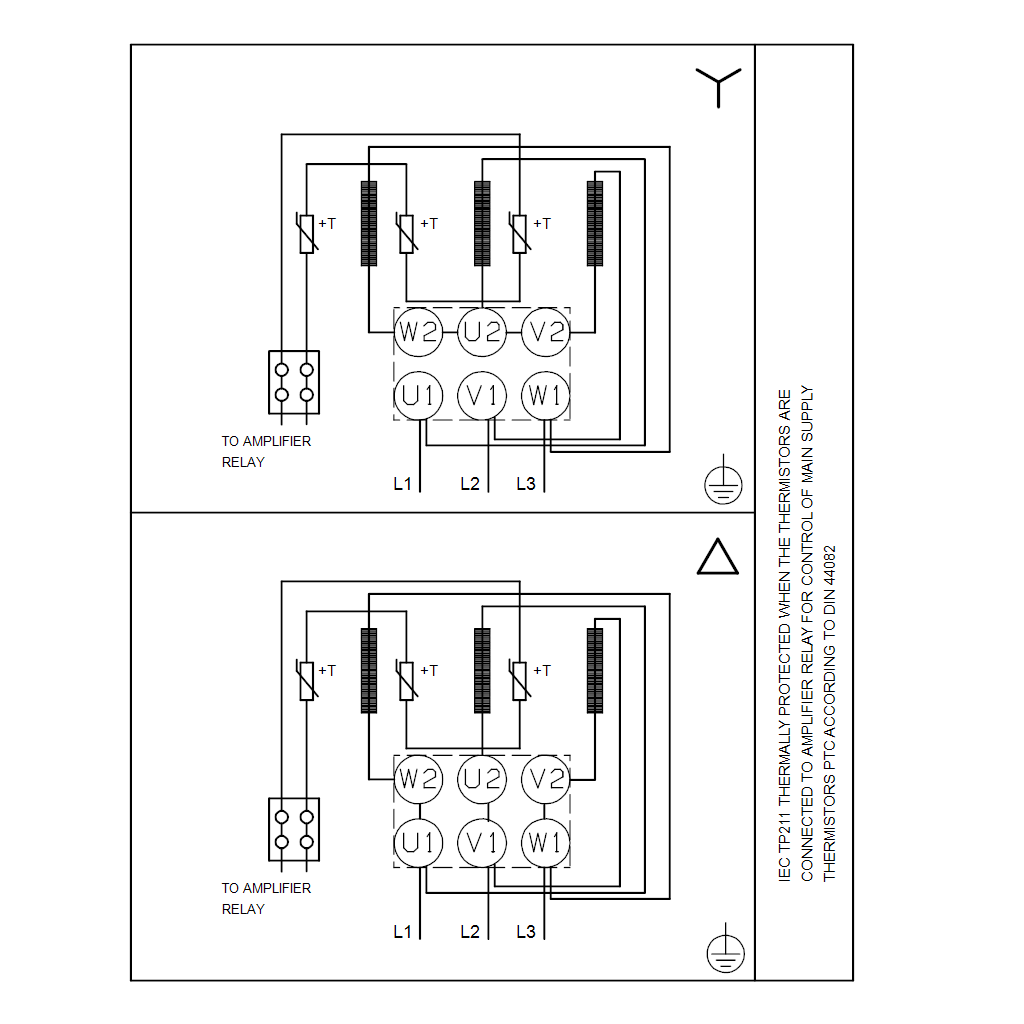

| Bemessungsspannung: | 3 x 380-420D/660-725Y V |
| Bemessungsstrom: | 7.9/4.6 A |
| Anlaufstrom: | 710 % |
| Leistungsfaktor Cos phi: | 0.82 |
| Nenn-Drehzahl: | 1460 1/min |
| Wirkungsgrad: | IE3 88,6% |
| IE-Wirkungsgradklasse: | IE3 |
| Motorwirkungsgrad bei Vollast: | 88.6 % |
| Motorwirkungsgrad bei 3/4-Last: | 89.2 % |
| Motorwirkungsgrad bei halber Last: | 88.6 % |
| Motorpole: | 4 |
| Schutzart (gemäß IEC 34-5): | IP55 |
| Wärmeklasse (IEC 85): | F |
| Motor - Produktnummer: | 83V15213 |
| Sonstiges: | |
| Mindesteffizienzindex MEI ≥: | 0.70 |
| Nettogewicht: | 91.7 kg |
| Bruttogewicht: | 110 kg |
| Versandvol.: | 0.39 m³ |
| Dänische VVS Nr.: | 382764171 |
