Entwässerungspumpe

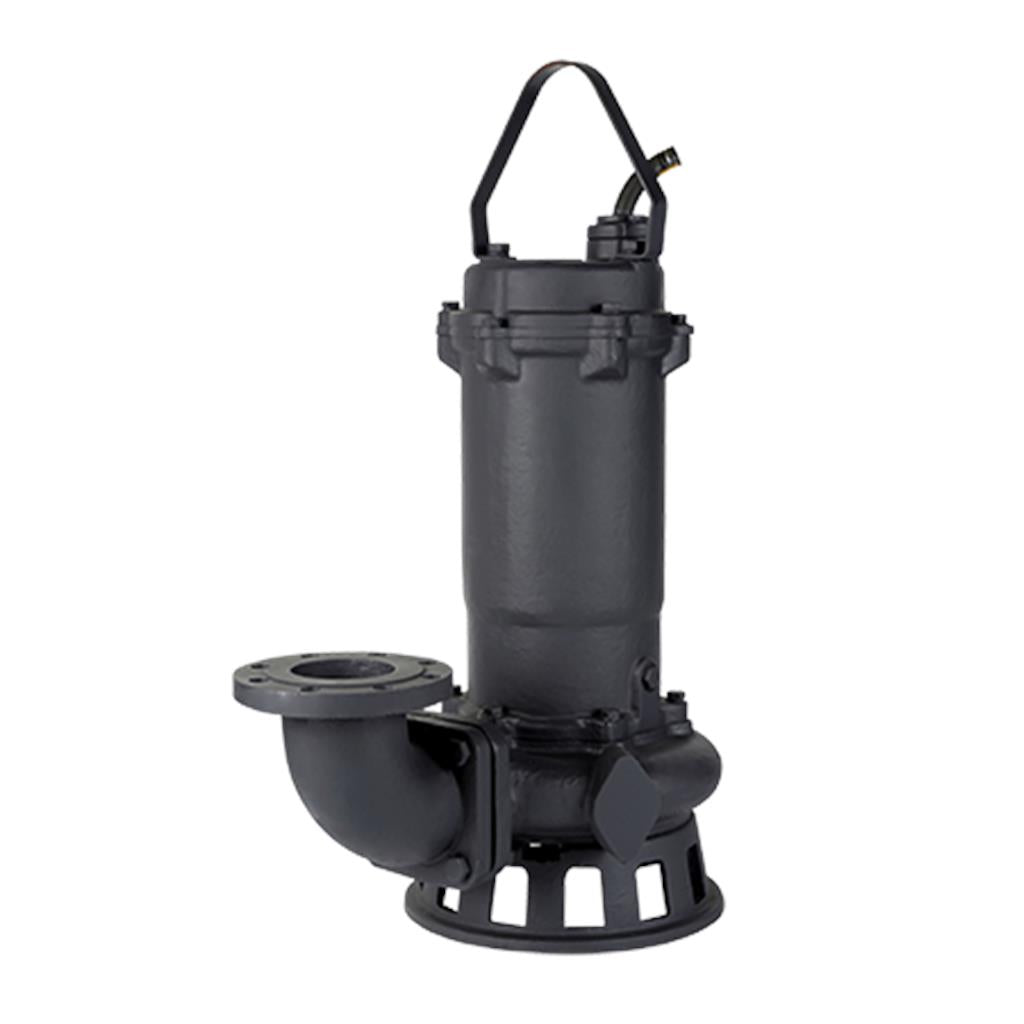

Die Grundfos DPK-Pumpe ist eine Tauchmotorpumpe für Entwässerungsanwendungen.
Die Pumpe verfügt über ein halboffenes Laufrad mit 20 mm freiem Durchgang und ist geeignet für die Förderung von
|
Dank der kompakten Bauweise ist die Pumpe sowohl für die mobile Nutzung, als auch für die Festinstallation geeignet. Sie wird einbaufertig geliefert - entweder für die freie Aufstellung oder die Montage in Verbindung mit einem automatischen Kupplungsfußkrümmer.
Die aus Grauguss gefertigte Pumpe besitzt einen vertikalen Druckabgang und einen integrierten, vollständig gekapselten Drehstrom-Tauchmotor der Wärmeklasse F (155 °C).
Die Pumpe besitzt einen seitlichen Druckabgang und ist mit einer doppelten Gleitringdichtung ausgerüstet.
Die Pumpe verfügt über einen Bimetall-Temperaturfühler zum Schutz des Motors vor Überhitzung und über einen Elektrodensensor, der das Eindringen von Wasser in das Motorgehäuse erkennt.
Die Pumpe ist mit einem 10 m langen Kabel ausgestattet.
Specs Table
| Art der Steuerung: | |
| Wasser-im-Öl-Sensor: | ohne Leckagesensor |
| Dichtungssensor: | Y |
| Fördermedium: | |
| Medientemperaturbereich: | 0 .. 40 °C |
| Medientemperatur während des Betriebs: | 20 °C |
| Dichte: | 998.2 kg/m³ |
| Technische Daten: | |

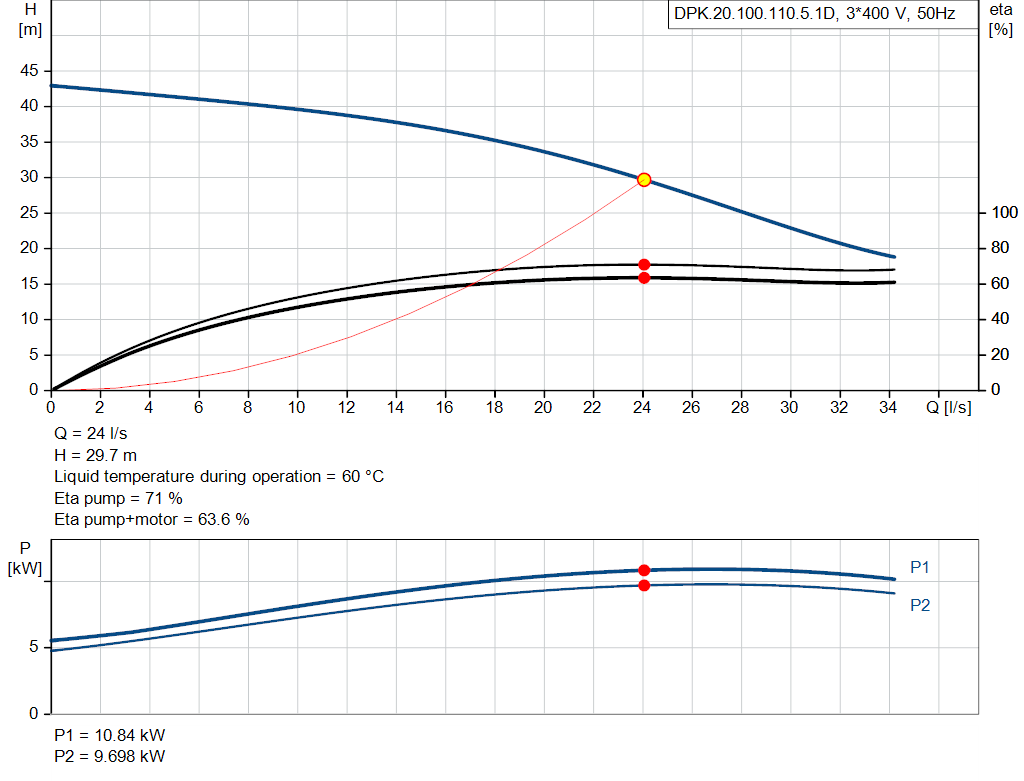

| Nennförderstrom: | 24.1 l/s |
| Maximaler Förderstrom: | 34.2 l/s |
| Nennförderhöhe: | 29.7 m |
| Tatsächlicher Laufraddurchmesser: | 185 mm |
| Laufrad-/Kennliniencode für Pumpen. Verwendung im Menü "Wettbewerber".: | O |
| Laufradtyp: | Offenes Laufrad |
| Maximale Partikelgröße: | 20 mm |
| Max. hydraulische Effizienz: | 71 % |
| ISO Abnahmekl.: | NONE |
| Werkstoffe: | |
| Pumpengehäuse: | Grauguss |
| Pumpenmantel: | EN 1561 EN-GJL-200 |
| Laufradwerkstoff: | Sphäroguss |
| Laufrad: | EN 1563 EN-GJS-450-10 |
| Motor house: | Cast iron |
| EN 1561 EN-GJL-250 | |
| ASTM A48 35B | |
| GLRD: | SIC |
| Secondary shaft seal: | CERAMIC-CARBON |
| Installation: | |
| Umgebungstemperatur: | 0 .. 40 °C |
| Max. Betriebsdruck: | 5.7 bar |
| Anschlusstyp Austritt: | Square |
| Größe des Druckanschlusses: | DN 100 |
| Pressure rating for outlet connection: | PN 10 |
| Maximum installation depth: | 25 m |
| Elektrische Daten: | |
| Leistungsaufnahme P1: | 12.29 kW |
| Rated power - P2: | 11 kW |
| Netzfrequenz: | 50 Hz |
| Bemessungsspannung: | 3 x 380-415 V |
| Spannungstoleranz: | +5/-5 % |
| Max Starts pro Stunde: | 30 |
| Bemessungsstrom: | 20.4 A |
| Nennstrom bei 3/4 Ladung: | 15.4 A |
| Nennstrom bei 1/2 Ladung: | 10.8 A |
| Maximale Stromaufnahme: | 20.4 A |
| Cos phi - Leistungsfaktor: | 0.92 |
| Cos phi bei 3/4 Last: | 0.91 |
| Cos phi bei 1/2 Last: | 0.87 |
| Bemessungsdrehzahl: | 2850 1/min |
| Efficiency at full load: | 89.5 % |
| Efficiency at 3/4 load: | 89.5 % |
| Efficiency at 1/2 load: | 89.2 % |
| Motorpole: | 2 |

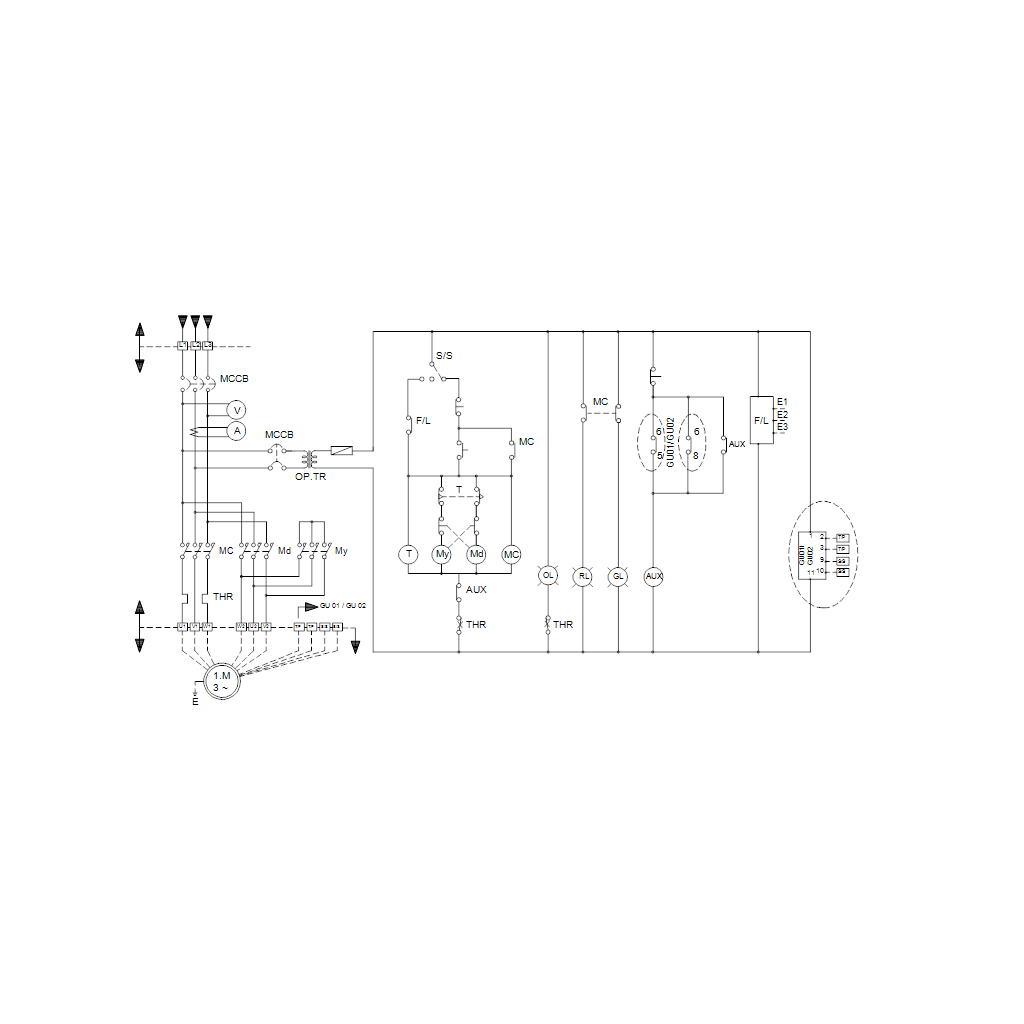

| Einschaltart: | Y/D |
| Schutzart (gemäß IEC 34-5): | IP68 |
| Isolationsklasse (IEC 85): | F |
| Explosionsgeschützt: | nein |
| Motorschutz: | Thermoschalter (Bi-Metall) |
| Power cable type: | PNCT |
| Length of power cable: | 10 m |
| Sonstiges: | |
| Nettogewicht: | 152 kg |
| Bruttogewicht: | 170 kg |
| Versandvol.: | 381 m³ |
| Herkunftsland: | CN |
| Zolltarif Nr.: | 84137021 |
