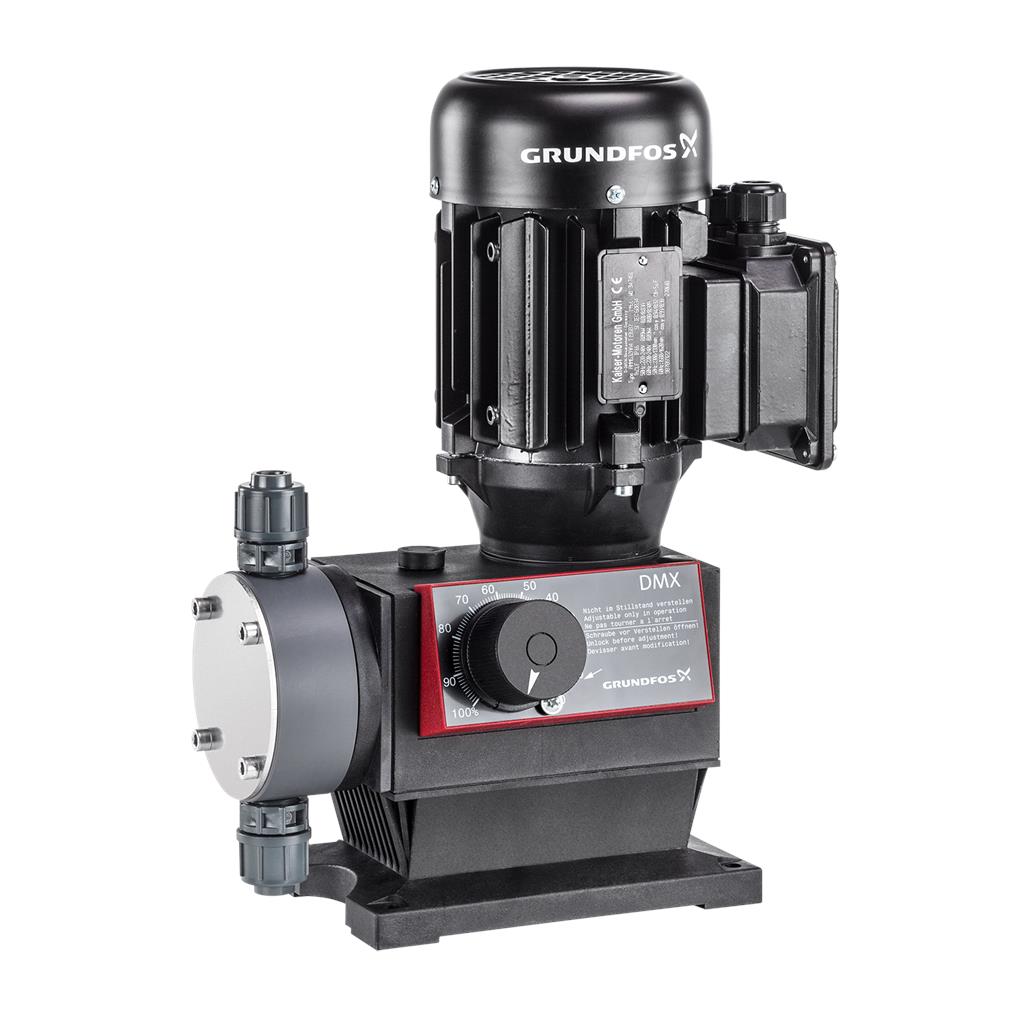

• productimage

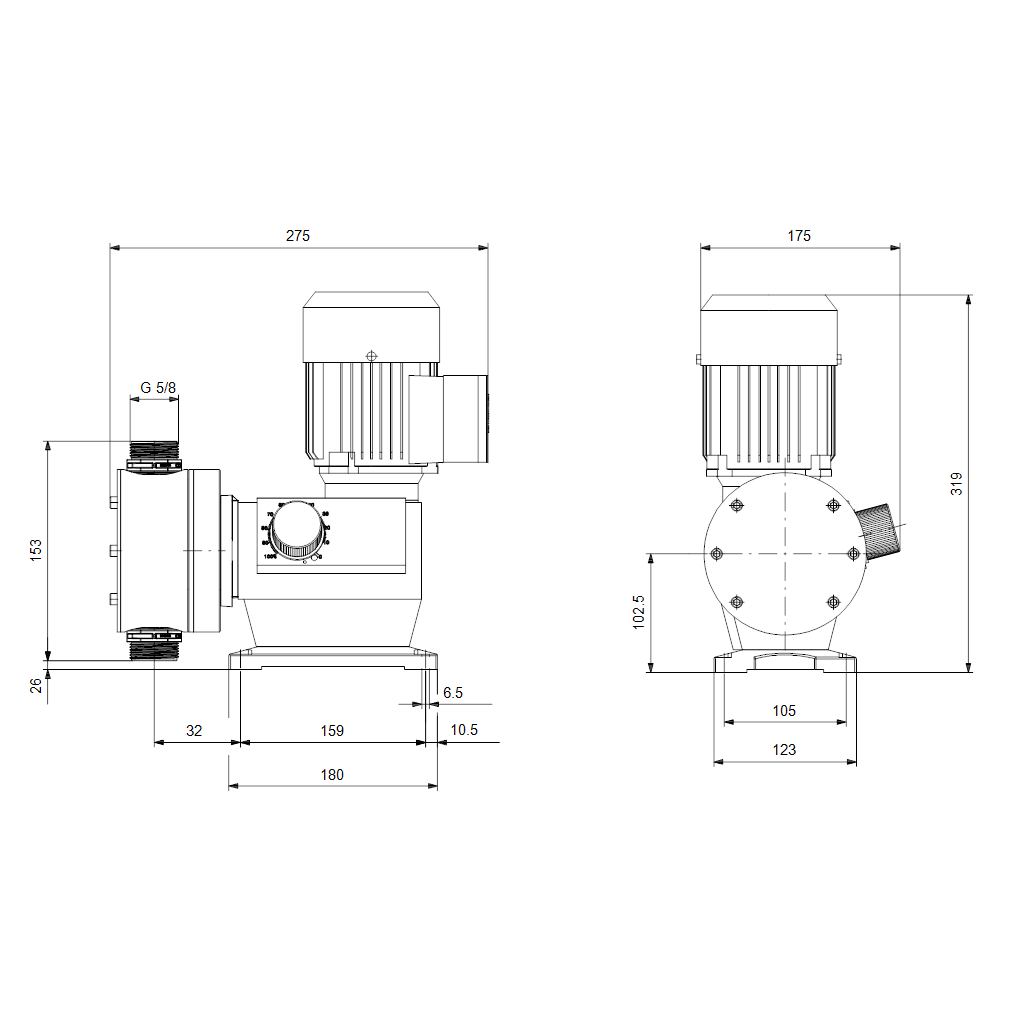

  • dimdrawingimage

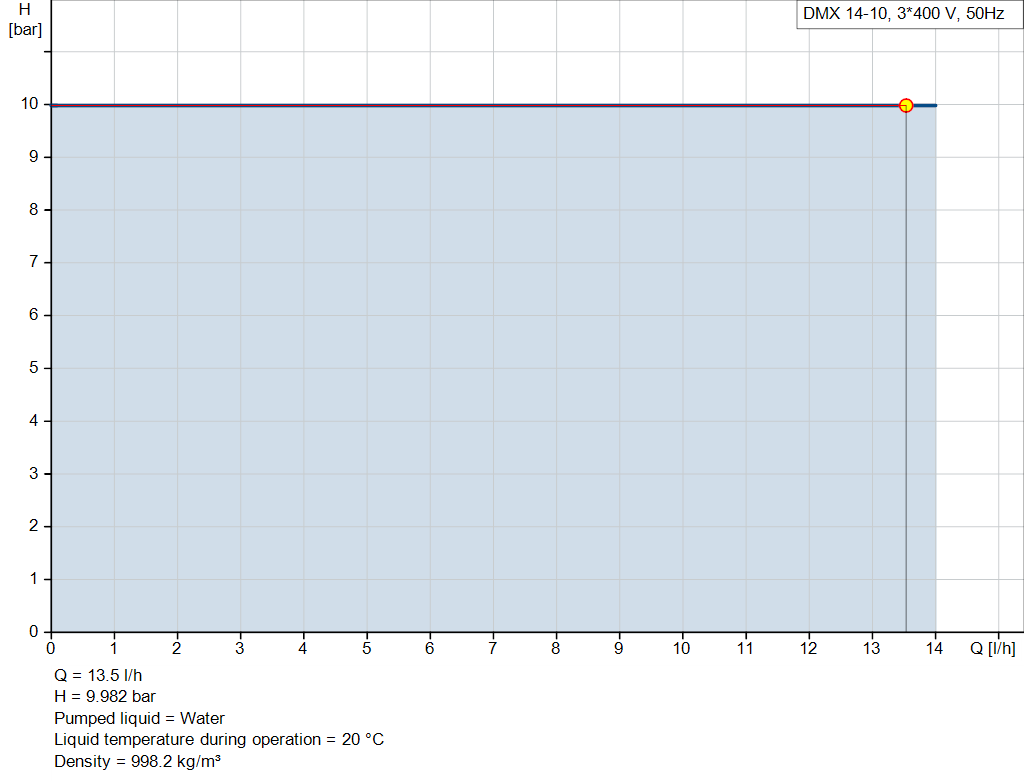

  • pumpcurve
1 3

DMX 14-10 B-PVC/V/C-X-E1U2U2XEMNG [99591991]

DMX 14-10 B-PVC/V/C-X-E1U2U2XEMNG [99591991]

Grundfos
€1.379,25 EUR
€1.839,00 EUR €1.379,25 EUR
Sale
Preis ohne MwSt. Versand wird beim Checkout berechnet

Die Pumpe DMX221 der Baureihe DMX ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:

  • Dosierkopf
  • PTFE-beschichtete Membran
  • Doppelkugelventile bis 50 l/h und Einfachkugelventil ab 60 l/h

Weitere Produkteigenschaften:

  • Robuste Industriepumpe mit chemisch beständigem Kunststoffgehäuse
  • Einfach zu installieren und zu bedienen
  • Langlebige, PTFE-beschichtete Membran
  • Optimale Abstufung der Dosiermenge und Hubfrequenz
  • Dosiermengenabweichung < ±1,5 %, Linearabweichung >±4 %

Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:

  • Hubfrequenz einstellbar von 1 Hub/min bis zur maximalen Hubfrequenz
  • Impulssteuerung mit Multiplikator und Divisor
  • Steuerung über Analogeingang 0/4-20 mA
  • Niveausteuerung über Eingang für zwei Niveausignale
  • Impulseingang, Analogeingang und Eingang für extern EIN/AUS
  • Analogausgang
  • Alarmrelaisausgang
  • Ausgang für Hubanzahl
  • Eingang für Dosierregler und Membranüberwachungssensor

Gilt nur für Pumpen mit der Steuervariante AT0

  • Automatische Anpassung der Hublänge über eine direkte Antriebsregelung oder ein mA-Eingangssignal
  • Blockiergeschützter Synchronmotor mit Rückmeldepotentiometer
  • 2 Endschalter
  • Bei zusätzlichen Anforderungen Ausführung mit Servomotor wählen

Specs Table

Art der Steuerung:
Type of connector:No plug
Type of control variant:Standardausführung
Frequency converter:Nicht für den Frequenzumrichterbetrieb vorbereitet
Fördermedium:
Fördermedium:Wasser
Medientemperaturbereich:0 .. 40 °C
Medientemperatur während des Betriebs:20 °C
Dichte:998.2 kg/m³
Technische Daten:
Nominal flow rate at 50 Hz:14 l/h
Number of dosing heads:1
Zulassungen:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standardausführung
Non return valve type, outlet pump 1:Standardausführung
Max. Viskosität:400 mPas
Werkstoffe:
Pumpengehäuse:Thermoplast
Dosing head, pump 1:Plastic
 PVC
Ventilkugel:Keramik
 Al2O3
Ventilsitz:Kautschuk
 FKM
Ventil-Dichtung:FKM
 Kautschuk
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:0 bar
Anschlusstyp Eintritt:Connection pack
Anschlusstyp Austritt:Connection pack
Größe des Saugstutzens:4/6, 6/9, 6/12, 9/12
Größe des Druckanschlusses:4/6, 6/9, 6/12, 9/12
Elektrische Daten:
Leistungsaufnahme P1:0.09 kW
Netzfrequenz:50 Hz
Maximale Frequenz:50 Hz
Bemessungsspannung:3 x 230/400 V
Schutzart (gemäß IEC 34-5):IP65
Mit Kabel (ja/nein):nein
Netzstecker:Ohne Stecker
Sonstiges:
Nettogewicht:7 kg
Bruttogewicht:9.55 kg
Versandvol.:0.04 m³
Diaphragm Leakage Detection:nein
Herkunftsland:DE
Zolltarif Nr.:84135040
