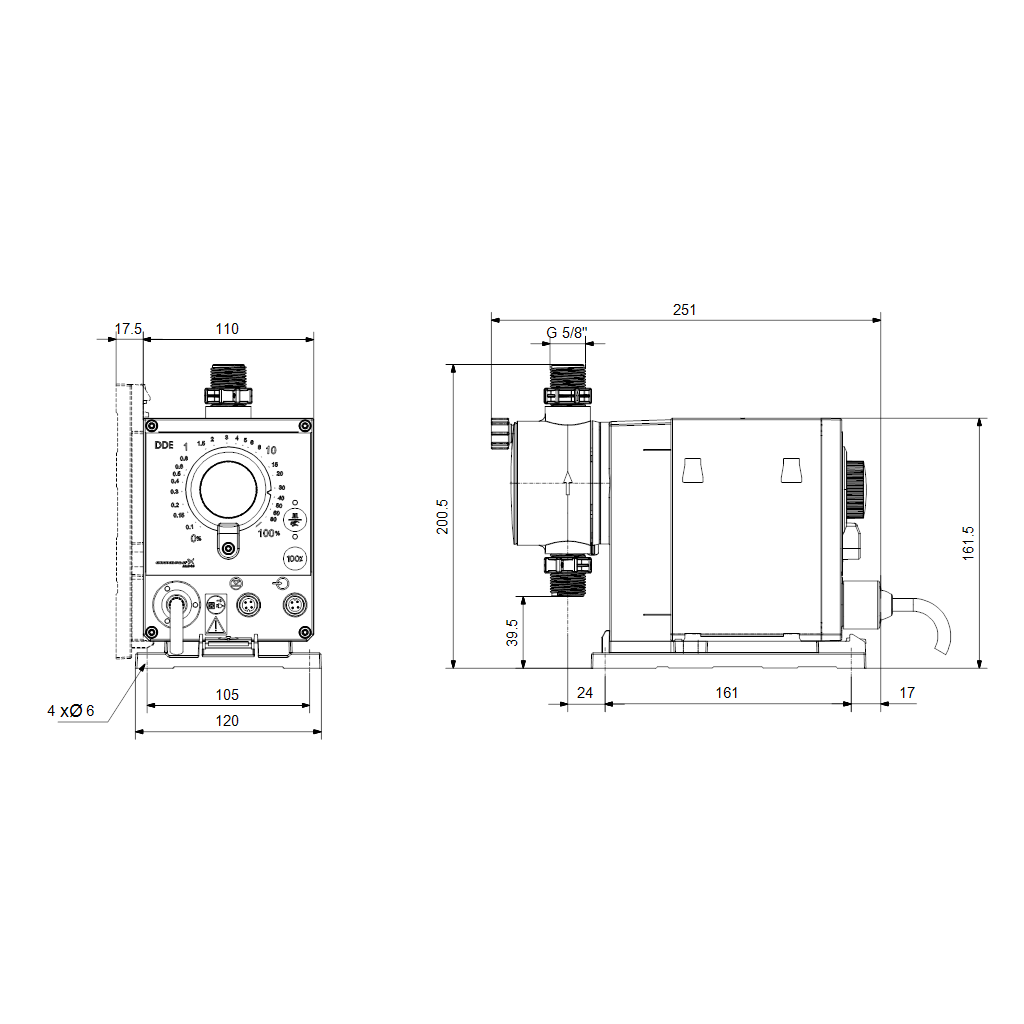

  • dimdrawingimage

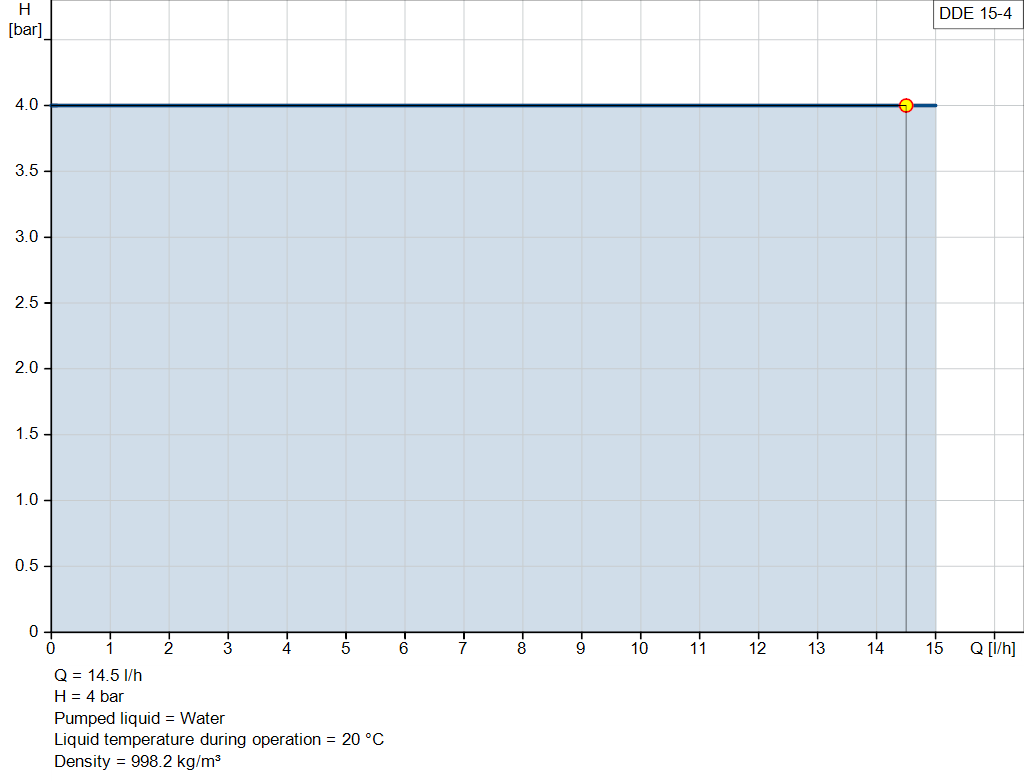

  • pumpcurve
1 3

DDE 15-4 PR-PVC/E/C-X-32I002FG [98147305]

DDE 15-4 PR-PVC/E/C-X-32I002FG [98147305]

Grundfos
€1.318,40 EUR
€1.648,00 EUR €1.318,40 EUR
Sale Ausverkauft
Preis ohne MwSt. Versand wird beim Checkout berechnet

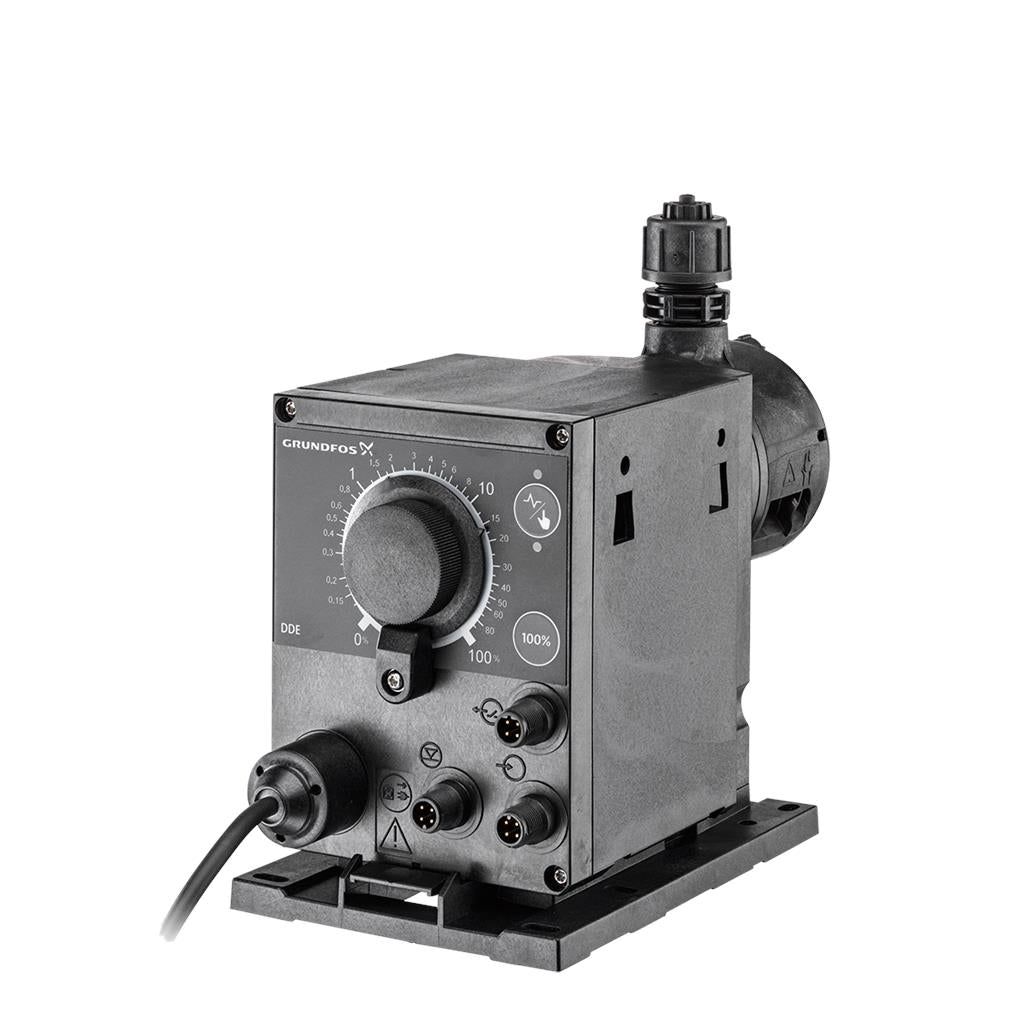

Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset

SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

  • und Bodenmontage ohne zusätzliches Montagezubehör.
Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

Der Dosierkopf besteht aus:

  • Robuste und langlebige Voll-PTFE Membran
  • Doppelventile für ein Höchstmaß an Dosiergenauigkeit
  • Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
Betriebsarten:
  • Manuelle Dosierung (Einstellung 0,01%-100%)
  • Mengenproportionale Dosierung über Impulseingang (Divisor integriert)

Weitere Merkmale:

  • Entlüftungstaste (100%) für Entlüftung oder Inbetriebnahme
  • Umschalttaste Manuell/Impulseingang
  • Status LED für Manuell oder Impulsbetrieb
  • Status LED für Warnungen/Alarme
  • Mechanische Sperre des Einstellrad gegen unbefugte Bedienung

Ein-/Ausgänge:

  • Eingang für Impulseingang und Ext. Start/Stopp
  • Eingang für zweistufige Niveauüberwachung
  • 2 Ausgangsmelderelais

Installationsset, bestehend aus:

  • Flexible Sauglanze mit Einlaufsieb und Niveaumeldung (2 stufig)
  • Impfarmatur; G1/2"
  • 6 m PE (ETFE bei PVDF Dosierkopf)Druckleitung
  • 2 m PVC (ETFE bei PVDF Dosierkopf)Saugleitung
  • 2 m PVC Entlüftungsleitung (4/6 mm).
  • 5 m Ansteuerkabel (Impulssignal) und Fern Ein/Aus
  • 5 m Ausgangssignalkabel für Relais 1 und 2

Specs Table

Controls:
Control variant:PR
Level control:YES
Pulse control:YES
Ext. Stop input:Yes
Output relays:Yes
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 45 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Max. Flow:15 l/h
Min flow:15.0 ml/h
Turn-down ratio:1:1000
Approvals:CE,CSA-US,NSF61,EAC,RCM
Valve type:Spring-Loaded (HV-version)
Maximum viscosity at 100 %:500 mPas
Maximum viscosity in slow mode 50 %:N/A mPas
Maximum viscosity in slow mode 25 %:N/A mPas
Accuracy of repeatability:5 %
Materials:
Dosing head:PVC (Polyvinyl chloride)
Valve ball:Ceramic
 Al2O3
Gasket:EPDM
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:4 bar
Type of inlet connection:Hose
Type of outlet connection:Hose
Installation set (Yes/No):YES
Installation type:9/12 mm up to 60 l/h,13 bar
Size of inlet connection:9/12
Size of outlet connection:9/12
Max. Suction lift during operation:6 m
Max. Suction lift during priming:3 m
Electrical data:
Power input P1:19 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Power plug:Schuko plug
Inrush current:25A at 230V for 2ms
Others:
Net weight:2.06 kg
Gross weight:2.66 kg
Country of origin:FR
Custom tariff no.:84135040
